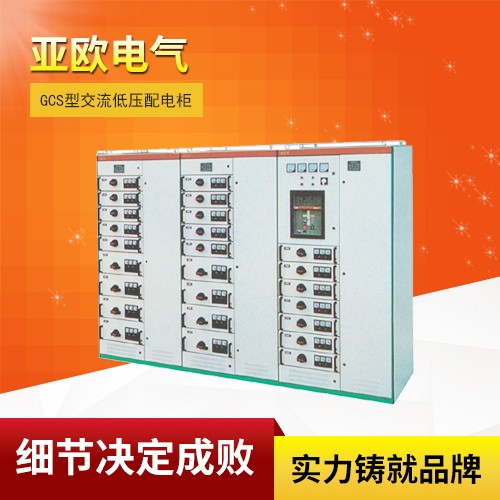

GCS型交流低壓配電柜
概述
      GCS型交流低壓配電柜，適用于所有發電、配電和電力使用的場合，如:電力系統、石油化工、工礦企業、民用建筑等等。
      GCS系統采用的柜架結構組裝靈活，柜內可裝不同的標準元器件，以適應各種使用要求。抽出式單元采用鋁合金滑動導軌和螺旋式推進機構，工作位置明顯，操作輕便、可靠。
      本產品符合1EC60439-1, GB7251 . 1和JB/T9661等標準。
正常使用環境條件
      ●周圍空氣溫度不高于+40C,不低于-5C,井且24小時內其平均溫度不高于+35C。
      ●相對濕度在最高溫度為+40C時不超過50%,在較低溫度時允許有較高的相對濕度。
      ●海拔高度不超過2000米。
      ●適用溫度:-25℃至+55℃的范圍之間,在短時間內(不超過24小時)可達+70℃
      ●如上述使用條件不能滿足時,應由用戶在訂貨時向制造廠方提出,協商解決。
產品特點
      GCS系統的基本部分為帶有20mm間隔模數孔的型材骨架，所有框架零件均為免維修型。
GCS系統為全封閉外殼，防護等級為IP3X。柜底部提供底板，電纜出線口可設有阻燃、絕緣的法蘭板。門板和外殼可按需要裝配單個1多個通風口,頂板為全通風型。
      設計有大電流單元，又有小電流多回路單元;同一柜內同一層的兩個抽屜的小門各自獨立，互不干擾;結構緊湊，組裝靈活，布局合理，排列整齊，占地面積少;結構牢固，連鎖可靠，安全度高，功能齊全;操作簡便，互換性能良好，短時耐受電流大。

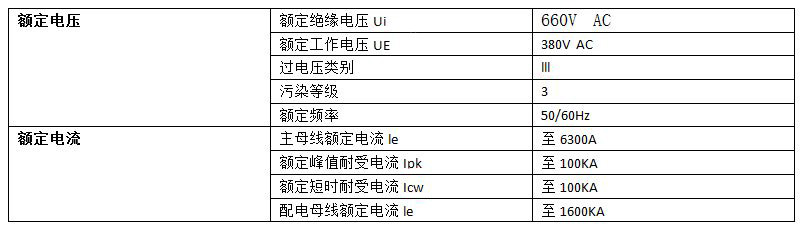

主要技術參數
